ДАТЧИК ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ RS485 MODBUS RTU (СВТ3x05-01)
Датчик температуры и влажности предназначен для измерения температуры и влажности окружающего воздуха в составе АСУ ТП или как отдельное устройство, работающее по линии связи RS485 по протоколу MODBUS RTU.
ОБЩИЕ СВЕДЕНИЯ
К СВТ3x05 можно подключить внешнее АСУ ТП для считывания измеренной температуры и влажности по линии RS485.

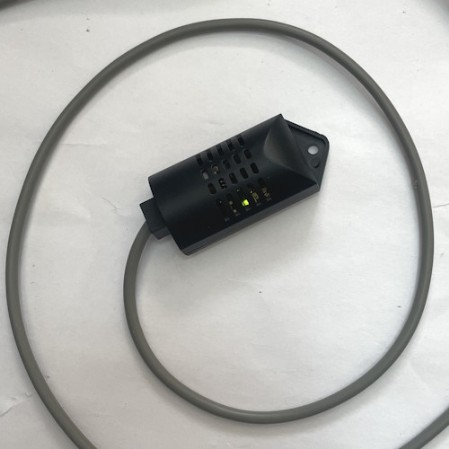

На электронной плате расположен индикатор опроса, который при нормальной работе устройства сигнализирует зеленной вспышкой о проведенном измерении. Частота опроса может быть настроена с помощью внешнего контроллера или с помощью программы конфигуратора. Адрес устройства и скорость обмена назначена по умолчанию с завода и может быть изменена на другие значения по желанию пользователя. Корпус устройства пластиковый с вентиляционными отверстиями, кабель устройства несъёмный, выполнен как единая конструкция с устройством.
- Напряжение питания: 5В ±5%
- Собственный ток потребления: не более 10 мА
Карта управляющих регистров, их описание предоставляется по запросу.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Принцип работы устройства построен на MEMC-датчике температуры и влажности. Микроконтроллер осуществляет периодический опрос датчика и интерпретацию данных с последующей передачей данных верхнему контроллеру по шине RS485. Периодичность опроса датчика влажности и температуры задается в секундах в диапазоне от 1 до 60 сек. Последнее измеренное значение сохраняется в оперативной памяти микропроцессора и может быть считано управляющим устройством.Устройство на шине RS485 выступает как ведомое и не может формировать никаких самостоятельных транзакций. Прошивка сенсора может быть обновлена с помощью конфигуратора, конфигуратор доступен на сайте производителя. С помощью конфигуратора можно также настроить адрес и стандартную скорость обмена между контроллером и устройством, эти данные сохраняются в энергонезависимой памяти и не зависят от внешнего питания.
